รายละเอียดสินค้า
สถานที่กำเนิด: ตงกวน ประเทศจีน
ชื่อแบรนด์: DGAX
ได้รับการรับรอง: CE
หมายเลขรุ่น: บุ๋ม
เอกสาร: WIRT inspection machine_EN.pdf
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Contact Us
รายละเอียดการบรรจุ: โฟมภายใน+นอกกรณีไม้
เวลาการส่งมอบ: 45-60วัน
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: 100 ชุด / เดือน
Function: |
Products defect inspection |
Application: |
Rubbers, Plastics, PTFE, Hardware |
Method: |
CCD Scanning Technique |
Core Components: |
Servo Motor, PLC, cylinder |
Power supply: |
AC220V±10% 50HZ/60HZ |
Efficiency: |
Max 36,000pcs/h (Depends on size and material ) |
System: |
Feeding device 300L |
Quantity of Camera: |
Depends on detection requirement |
Function: |
Products defect inspection |
Application: |
Rubbers, Plastics, PTFE, Hardware |
Method: |
CCD Scanning Technique |
Core Components: |
Servo Motor, PLC, cylinder |
Power supply: |
AC220V±10% 50HZ/60HZ |
Efficiency: |
Max 36,000pcs/h (Depends on size and material ) |
System: |
Feeding device 300L |
Quantity of Camera: |
Depends on detection requirement |
มันได้รับภาพของผลิตภัณฑ์ผ่านกล้องอุตสาหกรรม (เช่นกล้อง CCD หรือกล้อง CMOS) กล้องเหล่านี้สามารถจับข้อมูลการปรากฏตัวของผลิตภัณฑ์, รวมถึงรูปร่าง, ขนาด, และสีในอัตราเฟรมและความละเอียดสูงมากตัวอย่างเช่น ในการผลิตชิ้นส่วนยาง กล้องถ่ายภาพสามารถถ่ายภาพพื้นผิวของส่วนประกอบ เช่น ปริมณฑลและพล็อก ด้วยความแม่นยําถึงระดับไมครอนที่สามารถแสดงรูปร่างและตําแหน่งของชิ้นส่วนยางได้ชัดเจน.
ระบบควบคุมพื้นที่
ประกอบด้วยสถานที่ทํางานสองที่ติดตั้งอยู่ด้านบนและด้านล่างของแผ่นแก้ว แต่ละอันมีกล้องสีความแม่นยําสูงและเลนส์จุดตั้ง
มีระบบสว่างสีที่ปรับได้ด้วยดิจิตอล เพื่อให้ภาพได้ดีที่สุด
ฟังก์ชันหลักคือการตรวจพบความบกพร่องทางด้านหน้าและด้านล่าง
ระบบควบคุมพื้นผิวภายในและภายนอก
ประกอบด้วยสถานีทํางานด้านนอก ซึ่งแต่ละสถานีมีกล้องสี 4 ตัว 2 เมกะพิกเซล แบ่งออกเป็นมุม 90 องศาคุณสมบัติเพิ่มเติมคือมีระบบแสงสีสองระบบกระจายอยู่ด้านบนและด้านล่าง.
ระบบแสงสามารถปรับได้ดิจิตอลและเป็นอิสระ เพื่อปรับปรุงภาพถ่ายภาพ
สําหรับการตรวจพบความบกพร่องบนพื้นผิวด้านนอกของสินค้า

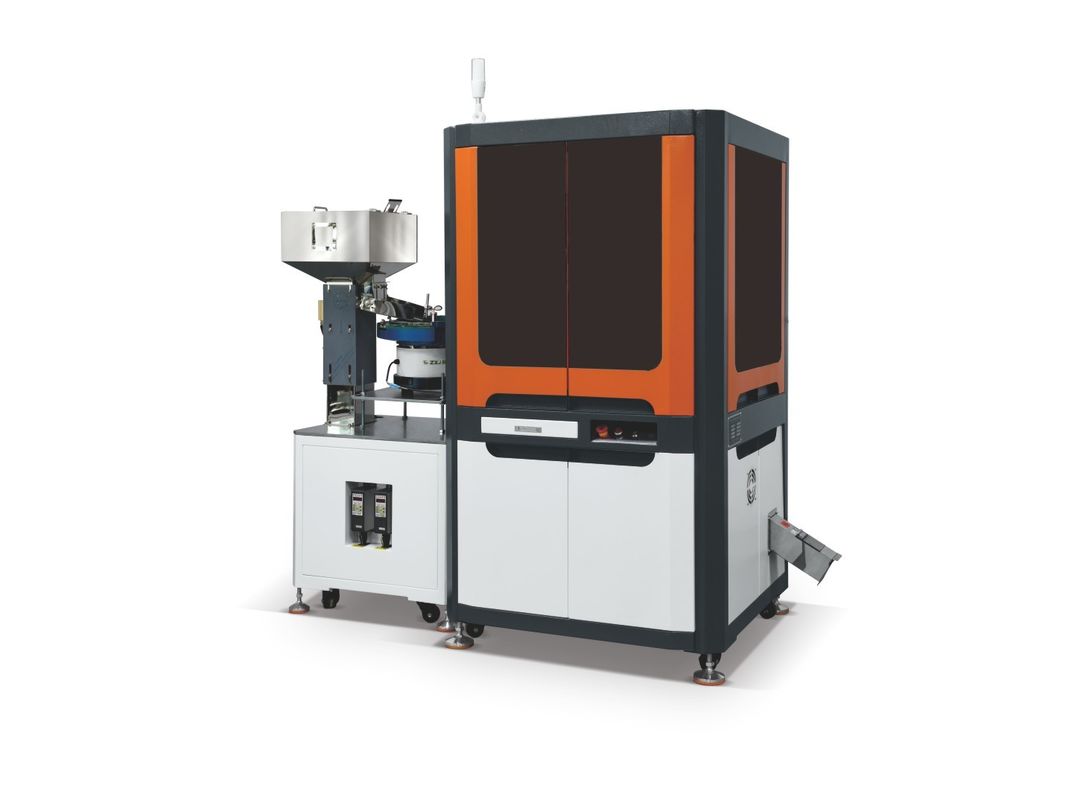

Wirt เป็นอุปกรณ์ตรวจสอบทางแสงที่พัฒนามาโดยเฉพาะเพื่อตรวจพบความบกพร่องในมิติและพื้นผิวในพับกันน้ําซิลิโคนมันสามารถตรวจสอบสปั๊กกันน้ําของรูปร่างต่าง ๆ ด้วยความแม่นยําสูงภายในช่วงการตรวจสอบผลิตภัณฑ์เหล่านี้ถูกตรวจสอบเพื่อหาความบกพร่อง โดยสถานีตรวจสอบหลายแห่ง โดยใช้กล้องอุตสาหกรรมความแม่นยําสูงภาพที่ได้รับจากกล้องถ่ายส่งโดยไม่ต้องเสียข้อมูลหรือรบกวนไปยังคอมพิวเตอร์ที่บริหารโดยระบบในการประมวลภาพในเวลาจริง: ผ่านอินเตอร์เฟซผู้ใช้งานผู้ใช้สามารถปฏิสัมพันธ์กับระบบปฏิบัติการในวิธีการที่ง่ายและจินตนาการ
หลังจากการประมวลภาพแล้ว วัตถุจะถูกนําเข้าสู่พื้นที่เก็บของที่แตกต่างกันสามแห่ง สําหรับวัตถุที่สอดคล้อง, มีความบกพร่องทางมิติและมีความบกพร่องทางด้านความงามตามเกณฑ์การตรวจสอบที่กําหนดไว้ล่วงหน้าปริมาตรการตรวจสอบของวัตถุคือรวดเร็วและง่ายที่จะตั้ง, อุปกรณ์และอุปกรณ์อาหารสะอาดง่าย และความถี่ของการตรวจสอบสูง
| Tปริมาตรทางวิศวกรรม | 12 |
| Mอุปกรณ์ | Sกลิ่นไหล่ |
| Cหนองคาย | Fสี |
| ขั้นต่ํา กว้างนอก(mm) | 3 มม. |
| กว้างนอกสูงสุด(mm) | 12 มม. |
| ขั้นต่ํา ความหนาที่สามารถตรวจสอบได้ ((mm) | 2 มม. |
| ขนาดสูงสุด ความหนาที่สามารถตรวจสอบได้ ((mm) | 12 มม. |
| ประสิทธิภาพ | ความเร็วสูงสุด 1000pcs / นาทีขึ้นอยู่กับพื้นผิวและขนาดของผลิตภัณฑ์ |
| การให้อาหาร | การให้อาหารด้วยเครื่องสั่น |
| การตรวจสอบขนาด | 12 |
| กล้อง | B/W |
| การตรวจพบระยะ ((มม) | Φ18 |
| ขนาดสูงสุดการตรวจพบความสูง ((มม) | 12 มม. |
| การแก้ไข อัตราส่วน(mm) | 0.001 |
| การตรวจพบความแม่นยํา ((มม) | +/- 0008 |
| ย้ําความแม่นยํา(mm) | +/- 0005 |
| การตรวจสอบการวัดความสูง | 12 |
| การตรวจพบระยะ ((มม) | 12 มม. |
| การแก้ไข อัตราส่วน(mm) | 0.001 |
| การตรวจพบความแม่นยํา ((มม) | +/- 0008 |
| ย้ําความแม่นยํา(mm) | +/- 0005 |
| สถานที่ทํางานบนพื้นผิว | 12 |
| กล้อง | Fสี |
| ระยะการตรวจจับกล้องส่วนตัว (mm) | 12 มม. |
| ความละเอียดทางแสง (mm/px) | 0.010 |
| พื้นที่ความบกพร่องที่สามารถตรวจสอบได้อย่างต่ําสุด (mm) | 00.030x0.030 |
| สถานที่ตรวจสอบด้านใน (ไม่จําเป็น) | 12 |
| กล้อง | Fสี |
| ระยะการตรวจจับกล้องส่วนตัว (mm) | 12 มม. |
| ความละเอียดทางแสง (mm/px) | 0.010 |
| พื้นที่ความบกพร่องที่สามารถตรวจสอบได้อย่างต่ําสุด (mm) | 00.030x0.030 |
| สถานที่ตรวจสอบด้านนอก | 12 |
| กล้อง | Fสี |
| ระยะการตรวจจับกล้องส่วนตัว (mm) | 12 |
| ความละเอียดทางแสง (mm/px) | 0.012 |
| พื้นที่ความบกพร่องที่สามารถตรวจสอบได้อย่างต่ําสุด (mm) | 00.036x0.036 |
| ไม่จําเป็น |
| 5 ลิตรฮอปเปอร์ |
| 15L โฮเปอร์ |
| หมวกฝุ่น |
| การควบคุมการทําความสะอาดด้วยมือ |
| แพ็คagเครื่อง |
การใช้งานของ DenT - เครื่องตรวจเห็นตารางกระจกคู่
ส่วนประกอบอิเล็กทรอนิกส์ การเจาะเจาะแม่นยํา
แหวนประปา สีซิลิโคนยาง ติดต่อเงินอุตสาหกรรม เป็นต้น
